HƯỚNG DẪN LẮP ĐẶT CẦU DỐC Ô TÔ ÂM SÀN

Hiện tại cầu dốc ô tô tự động là một trong những sản phẩm đang nhận được rất nhiều sự quan tâm của các khách hàng tại hệ thống của MDTech. Cùng MDTech tìm hiểu về giải pháp tiên tiến hiện đại này nhé.

CẤU TẠO CẦU DỐC Ô TÔ TỰ ĐỘNG ÂM SÀN DẠNG TRƯỢT

Cầu dốc xe ô tô âm sàn dạng trượt có cấu tạo gồm 3 bộ phận chính, bao gồm:

1.    Hệ thống cơ khí cầu dốc ô tô

• Cụm khung cố định: có tác dụng cố định thiết bị với nền móng. Bộ phận này sẽ chịu lực tác động lớn của ô tô khi đi lên, do đó cần được cố định chắc chắn vào nền nhà. Được gia công bằng thép tấm cứng vững, kết hợp thép hộp/Inox làm khung bao, đảm bảo độ bền, độ cứng vững cho hệ thống khi xe ô tô đi lên. Đảm bảo chịu tải lên tới 3 tấn phù hợp với nhiều loại ô tô của khách hàng.
• Ray dẫn hướng: có nhiệm vụ dẫn hướng cho cầu dốc chuyển động tịnh tiến ra, vào. Bộ phận này đòi hỏi gia công có độ chính xác cao, để đảm bảo hệ thống vận hành bền bỉ, trơn chu trong thời gian dài.
• Cầu dốc chính: là bộ phận ô tô đi lên để ra vào trong nhà, đồng thời cần chuyển động vào ra. Là bộ phần quan trọng nhất của sản phẩm, yêu cầu về kết cấu chịu lực và sai số gia công rất cao, đảm bảo có thể chịu tải tốt khi xe cộ đi lên.

2.    Hệ thống chuyển động

• Động cơ dẫn động: Bộ phận tạo chuyển động cho cầu dốc ô tô, với thành phần gồm Motor DC 24V, hộp giảm tốc, puli truyền động. Khi lắp đặt sản phẩm, cần chú ý không được để tải trọng của ô tô đè len vị trí Motor, có thể gây móp méo, hỏng hóc.
• Bộ truyền xích: Chuyển chuyển động quay của puli truyền động thành chuyển động tịnh tiến cho cầu dốc ô tô. Cần vệ sinh sạch sẽ hố kỹ thuật trước khi lắp đặt bộ truyền xích, tránh cát, bụi rơi vào xích, làm giảm hiệu suất bộ truyền
• Con lăn, vòng bi dẫn: các chi tiết đóng vai trò dẫn hướng quan trọng cho cầu dốc khi ra/vào

3.    Hệ thống điểu khiển

• Tủ điều khiển trung tâm: thiết bị được đặt ở vị trí thuận lợi trong nhà, cho phép điều khiển hệ thống thông qua các nút bấm. Cần lựa chọn vị trí phù hợp, bố trí nguồn cấp AC 220V cho tủ.
• Đường dây điện: kết nối tủ điều khiển với cầu dốc, cần bố trí ống ghen đi dây, thuận tiện cho việc bảo trì sau này.
• Remote: cho phép điều khiển hệ thống từ xa.

Tìm hiểu chi tiết sản phẩm cầu dốc xe tự động âm sàn dạng trượt tại đây.

QUY TRÌNH LẮP ĐẶT CẦU DỐC Ô TÔ TỰ ĐỘNG ÂM SÀN DẠNG TRƯỢT

Quy trình lắp đặt dốc cầu xe ô tô
Bước 1: Làm mặt bằng, hố kỹ thuật

• Đào hố vị trí đặt cầu xe hai bên.
• Tạo cốt nền ở vị trí vừa đào.
• Đặt khuôn kỹ thuật, đi ống ghen dây điện.
• Đổ bê tông mặt nền.

Bước 2: Lắp đặt hệ thống cầu dốc ô tô

• Đưa cầu dốc vào trong hố kỹ thuật
• Căn chỉnh hệ thống cơ khí
• Đấu dây điện, chạy thử, căn chỉnh vị trí cảm biến

Bước 3: Vận hành thử nghiệm, hướng dẫn sử dụng

• Vận hành thử, căn chỉnh cơ khí, cảm biến vị trí, tín hiệu điện.
• Hướng dẫn sử dụng.

Bước 4: Hoàn thiện, vệ sinh, bàn giao.

Bước 1: Làm mặt bằng, hố kỹ thuật

1.1.    Xác định vị trí đặt cầu xe
-    Xác định vị trí lắp đặt cầu dốc ô tô: đảm bảo khoảng cách giữa 2 cầu và với tường nhà xung quanh. (theo bản vẽ kỹ thuật)
-    Chú ý các yêu cầu đặc biệt khi lắp đặt không? Như đường nước, đường điện…
1.2.    Lấy dấu
-    Tại vị trí lắp đặt, sử dụng các loại bút, công cụ để đánh dấu vị trí cần đào, vẽ một hình chữ nhật có kích thước như trên bản vẽ kỹ thuật đưa ra.

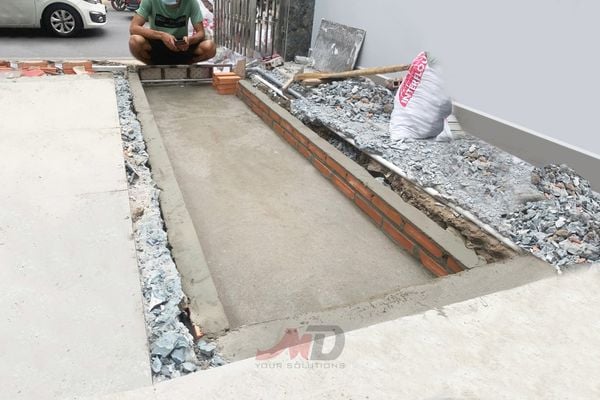

1.3. Cắt rãnh và đào hố
-    Dùng máy cắt gạch, đá, cắt theo 4 đường dấu vừa kẻ.
-    Sử dụng máy đục để đục phần bên trong hình chữ nhật vừa vẽ.

-    Xúc toàn bộ đất thừa để sang một bên để sử dụng lại (nếu cần).
-    Kiểm tra lại kích thước theo bản vẽ đã có.
Lưu ý:
Đường cắt thẳng; không làm nứt, vỡ gạch (đá ốp) nền (tường) công trình.
Trang bị đầy đủ bơm tưới nước để giảm bụi (đóng cửa, che bạt nếu cần).

1.4. Tạo mặt phẳng cốt nền, đi ống ghen đường điện
-    Đổ cát mịn, san gạt tạo mặt phẳng cốt, sao cho khi đặt Cầu xe xuống, đáy khung bằng với mặt nền (hoặc theo yêu cầu của từng gia đình).

Lưu ý: đảm bảo cao độ mặt sàn hố phù hợp theo bản vẽ, ko quá cao hoặc quá thấp.

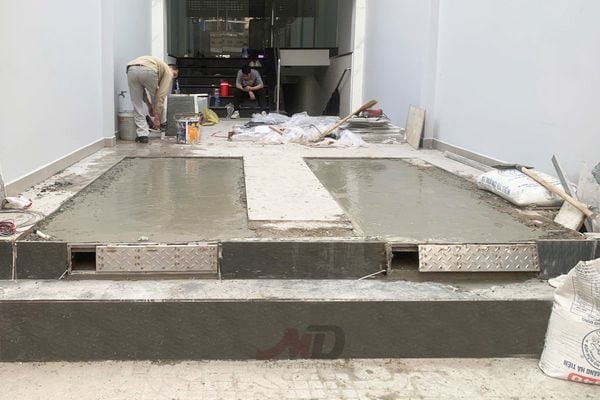

1.5. Đổ bê tông mặt nền

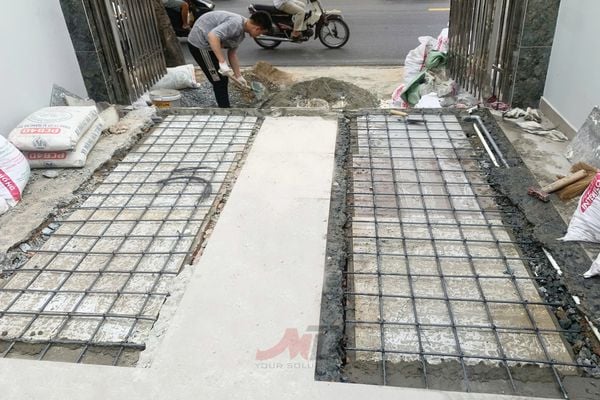

-    Đặt khuôn cố định, tấm đan cos thép

- Đổ bê tông mặt nền: Lớp bê tông dày 5cm, mac 250

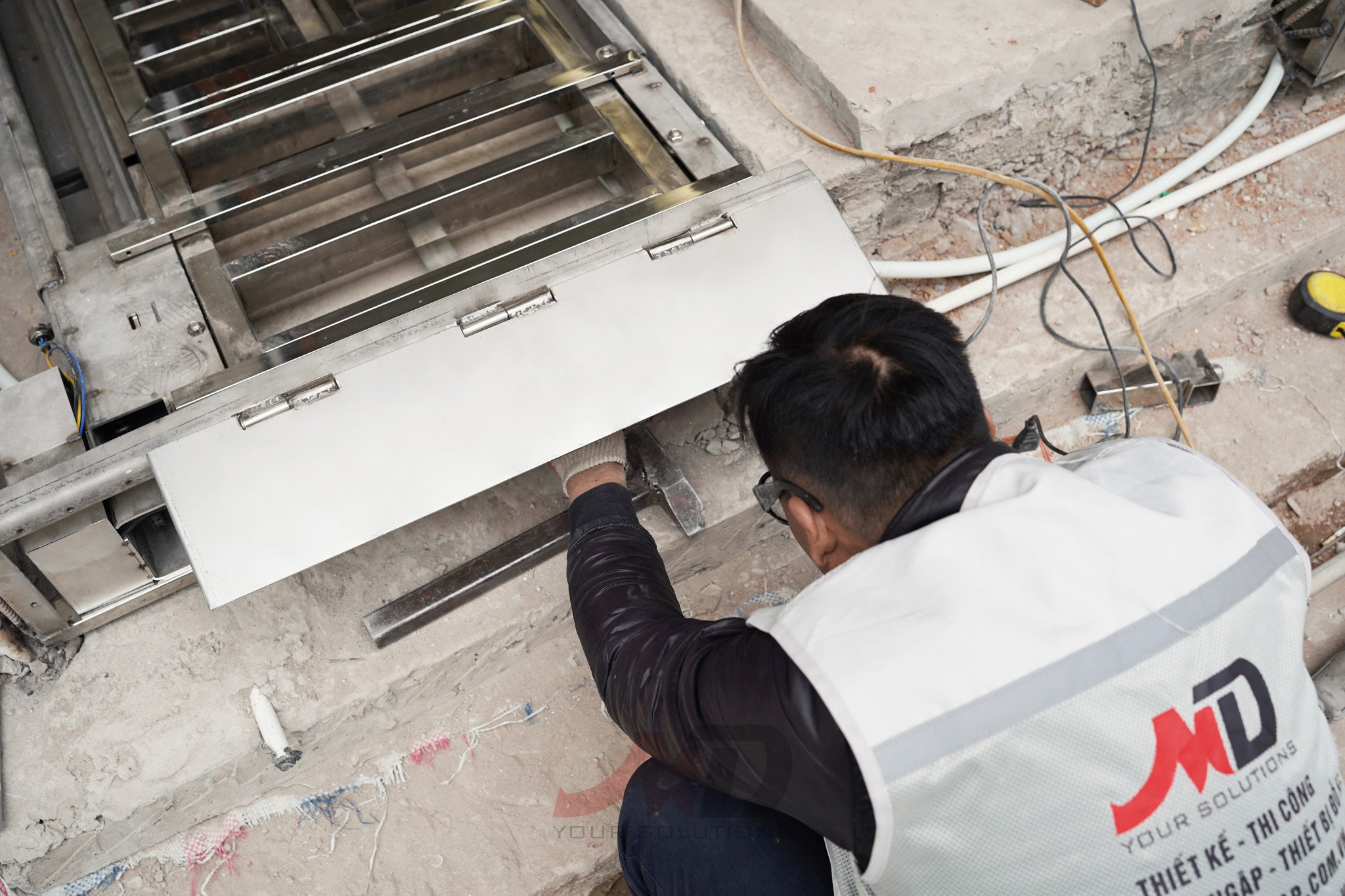

Bước 2: Lắp đặt hệ thống cầu dốc ô tô

2.1. Định vị Cầu xe
-    Đặt Cầu xe xuống căn chỉnh đúng vị trí trên bản vẽ.
-    Kiểm tra lại xung quanh xem có bị kẹt đất, cát hay xi măng không.
-    Đấu điện kiểm tra hoạt động và vị trí.

2.2. Cố định khung định vị
-    Hàn các thanh sắt xuống đất để định vị cầu xe.
-    Có thể bắt bulong vào các tai.

Bước 3: Vận hành thử nghiệm, hướng dẫn sử dụng

3.1. Vận hành thử sản phẩm, căn chỉnh
-    Kiểm tra lại hoạt dộng của hệ thống cầu xe, kiểm tra các cảm biến.
-    Lắp đặt mặt cầu, hoàn chỉnh hệ thống.

3.2. Hướng dẫn sử dụng
-    Giới thiệu cho Khách các bộ phận cơ bản của sản phẩm
-    Hướng dẫn Khách các thao tác khi sử dụng
-    Đóng, mở bằng nút nhấn và điều khiển.
-    Nêu các điểm cần lưu ý trong quá trình thao tác, sử dụng.
-    Quan sát Khách thao tác theo hướng dẫn (chỉnh sửa nếu cần).

Bước 4: Hoàn thiện, vệ sinh, bàn giao Khách

4.1. Vệ sinh máng, xung quanh
-    Vệ sinh toàn bộ bề mặt xung quanh.
4.2. Hoàn thiện sản phẩm
-    Dùng xi trắng, trít vào khe máng và rãnh, làm đẹp cho nhà khách.
4.3. Bàn giao sản phẩm cho Khách
-    Vệ sinh sạch sẽ toàn bộ khu vực lắp đặt.
-    Kiểm tra lại sản phẩm lần cuối.
-    Bàn giao sản phẩm cho khách.

Xem thông tin chi tiết sản phẩm cầu dốc xe tự động âm sàn dạng trượt cho ô tô:TẠI ĐÂY
